En bref — Un boîtier CDI pilote l’allumage du moteur. S’il lâche, démarrage capricieux, pertes de puissance et calages s’invitent. Localisation fréquente sous la selle ou le réservoir, test rapide au multimètre, et remplacement OEM ou programmable selon l’usage. L’important, c’est d’adopter les bons réflexes.
- Rôle clé : déclenche l’étincelle au bon moment pour une combustion propre.
- Localisation : souvent sous la selle, proche de la batterie et du faisceau principal.
- Symptômes : démarrage difficile, trous à l’accélération, calage.
- Test : tension d’alimentation, continuité, sortie impulsionnelle au multimètre.
- Dépannage : sécuriser, diagnostiquer, remplacer, puis protéger contre chaleur et vibrations.
Qu’est-ce qu’un boîtier CDI et à quoi sert-il dans l’allumage ?
Le boîtier CDI (Capacitor Discharge Ignition) emmagasine une charge puis la libère vers la bobine d’allumage, créant l’étincelle à la bougie. Il reçoit des infos du capteur de position vilebrequin et du rotor pour caler l’instant d’allumage. Un réglage juste donne un moteur souple, qui repart bas dans les tours sans hoqueter.
Sur une citadine comme une *Honda* SH ou un roadster *Yamaha* MT, la logique reste la même : le CDI synchronise étincelle et cycle moteur. Dès que la synchronisation dérive, la combustion se dégrade, d’où pertes de couple et surconsommation. Pas de panique, vous êtes guidé pas à pas pour vérifier et corriger.
Objectif : un allumage précis, des démarrages francs, et une conduite sereine au quotidien. L’important, c’est d’adopter les bons réflexes !
Où se trouve le boîtier CDI sur une moto ou un scooter ?
La plupart du temps, le boîtier CDI se niche sous la selle, dans le voisinage de la batterie et de la masse châssis. Sur certains scooters *Piaggio*, il peut être positionné sous le plancher ou près du flanc gauche. Sur des sportives *Kawasaki*, il est parfois derrière un carénage latéral, protégé des projections.
Le repérer ? Coupez le contact, enlevez la selle, suivez le faisceau principal : un boîtier compact avec connecteurs multiprises apparaît. Si des colliers de serrage le maintiennent, gardez-les pour le remontage. Pour un diagnostic rapide et pour éviter les faux contacts, débranchez la batterie avant de manipuler, puis notez l’orientation des fiches pour un remontage rigoureux.
Ce repérage facilite ensuite le diagnostic, surtout si des symptômes d’allumage apparaissent au quotidien.
Quels sont les symptômes d’un boîtier CDI défectueux ?
Un CDI fatigué envoie des signaux instables. Résultat : démarrages aléatoires et réponses moteur bizarres. Ces indices typiques se repèrent vite en circulation urbaine, où les arrêts fréquents mettent l’allumage à l’épreuve.
- Démarrage difficile : le moteur tarde à partir, parfois uniquement à chaud.
- Ratés d’allumage : trous à l’accélération, à-coups, montée en régime irrégulière.
- Calages intempestifs : surtout à bas régime, lors des ralentissements.
- Perte de puissance : sensations « moteur étouffé », dépassements hésitants.
- Régime instable : ralenti qui ondule, vibrations nouvelles.
Attention : bougie, antiparasite, bobine ou alimentation carburant produisent des signes proches. Si vous doutez, n’attendez pas – vérifiez.
Comment tester un boîtier CDI avec un multimètre (méthode rapide) ?
Voici la méthode efficace (utilisée par les pros de la flotte) ! Sécurisez la moto, coupez le contact, débranchez la batterie. Accédez au CDI et identifiez les broches via le manuel d’atelier. Un diagnostic rapide : suivez ces étapes.
Quelles mesures prendre en premier ?

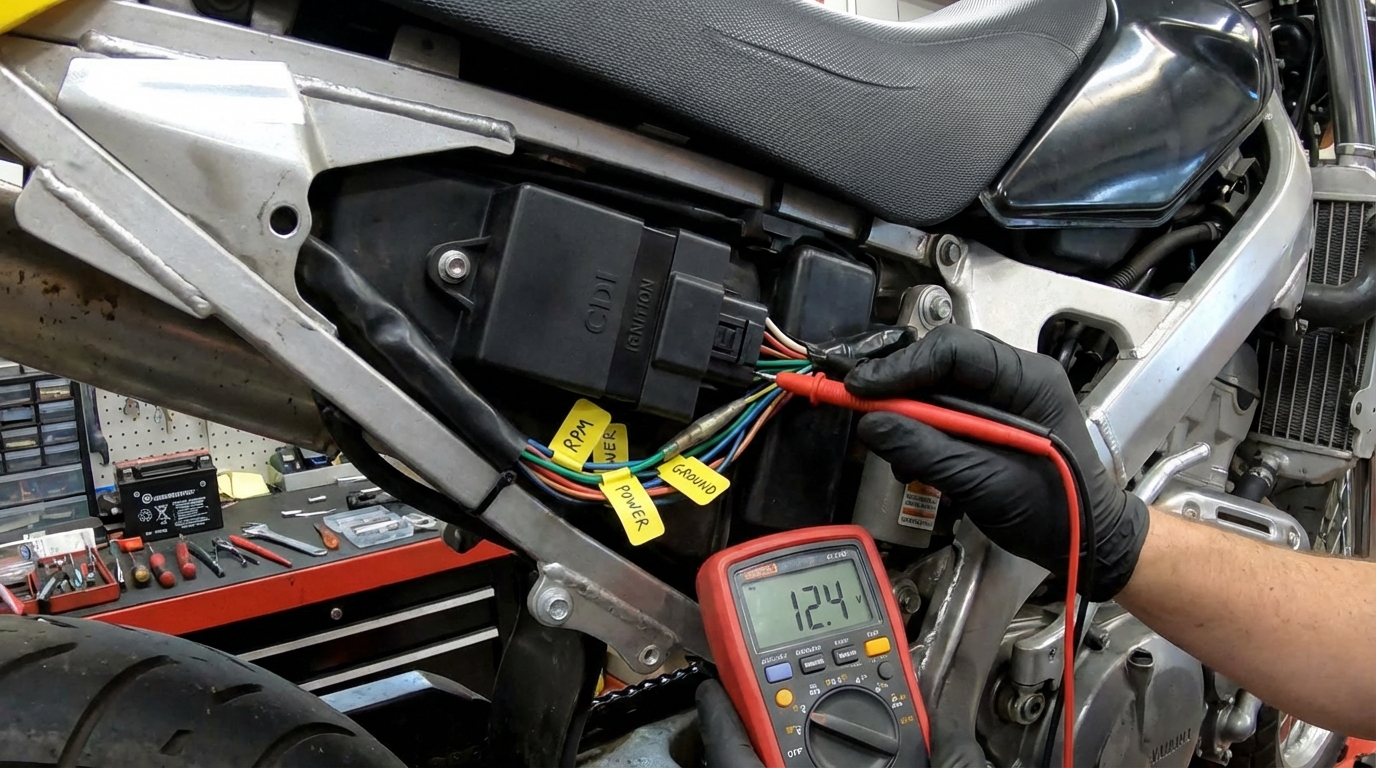

Mesurez la tension d’alimentation aux bornes du CDI : elle doit correspondre aux valeurs constructeur. Contrôlez la continuité entre CDI, capteur vilebrequin et bobine pour écarter un fil coupé. Pour la sortie, une tension impulsionnelle n’apparaît qu’en rotation moteur ; utilisez le mode fréquence si votre multimètre le permet. Consultez le diagnostic des codes pour plus de précisions.
Si la tension d’entrée est bonne mais pas de signal en sortie, suspectez le CDI. Test croisé : un CDI sain de prêt valide le verdict en quelques minutes. Nettoyez les connecteurs, remontez soigneusement, puis essayez le démarrage.
Un résultat cohérent à chaque étape évite les remplacements à l’aveugle et fait gagner du temps en atelier comme à la maison.
Quelles solutions de dépannage et de remplacement du boîtier CDI ?
Quand le diagnostic pointe le CDI, trois voies s’offrent à vous : pièce d’origine, adaptable de qualité, ou modèle programmable pour un allumage optimisé. Le coût varie selon la cylindrée et l’accès au boîtier ; sur route, privilégiez la fiabilité et la compatibilité avec le faisceau d’origine.
| Option | Atout principal | Pour quel usage ? |
|---|---|---|
| OEM (origine) | Compatibilité et courbe d’allumage d’usine | Trajets quotidiens, flotte pro, garantie |
| Adaptable de qualité | Bon rapport prix/performances | Remplacement rapide, budget maîtrisé |
| Programmable | Courbes personnalisées, appli mobile 2026 | Piste, optimisation avec capteurs modernes |
Avant achat : vérifiez références, connectique et fixation. Après montage : un essai routier court valide la stabilité du ralenti et la reprise. Si besoin, faites contrôler la charge batterie et la masse châssis.
Quelles routines d’entretien prolongent la vie du CDI ?
La chaleur, l’humidité et les vibrations fatiguent un CDI. Adoptez une routine simple : contrôlez les masses, chassez l’oxydation aux connecteurs avec un nettoyant contact, ajoutez une fine pellicule de graisse diélectrique, et fixez le boîtier sur silentblocs en bon état.
Sur un scooter urbain *Yamaha* ou une trail *Honda*, un carénage fêlé laisse entrer l’eau : séchez, repositionnez le faisceau, remplacez les colliers usés. Les CDI de nouvelle génération communiquent via appli ; un scan périodique repère une fréquence irrégulière de déclenchement avant panne.
Dernier réflexe : à la moindre hésitation, re-testez. Chaque trajet serein, c’est gagné ! Votre mobilité entre de bonnes mains.
Comment distinguer un CDI HS d’une bobine d’allumage défaillante ?
Testez la tension d’alimentation du CDI, puis la continuité vers la bobine ; si l’entrée est correcte mais aucune impulsion ne sort du CDI en rotation, le suspect principal est le boîtier. Une bobine HS présente souvent une résistance primaire/secondaire hors tolérance.
Un CDI programmable est-il autorisé sur route ?
Oui s’il respecte l’homologation, les normes antipollution locales et n’altère pas la sécurité. Conservez la courbe équivalente à l’origine pour un usage routier et gardez la configuration d’usine en cas de contrôle.
Faut-il remplacer le CDI dès les premiers ratés ?
Commencez par un diagnostic simple : bougie, antiparasite, masse, batterie, puis test multimètre. Si les mesures pointent le CDI, remplacez sans tarder pour éviter surconsommation et calages répétitifs.
