En bref
- Un manomètre affiche la pression d’un fluide en direct pour éviter sous-gonflage, surpression et pannes coûteuses.
- Le bon choix dépend de la plage de pression, de la température du fluide, des matériaux en contact, de la classe de précision et de l’indice IP.
- Analogique, numérique, tube de Bourdon ou membrane : chaque technologie a son usage (vélo, auto, CVC, hydraulique, industrie).
- L’association manomètre + manocontact + capteur de pression renforce sécurité, fiabilité et traçabilité des données.
- Des routines simples (vérification visuelle, test de fuite, étalonnage périodique) garantissent des mesures justes et une mobilité sereine.
À quoi sert un manomètre et comment bien lire la pression sans se tromper ?

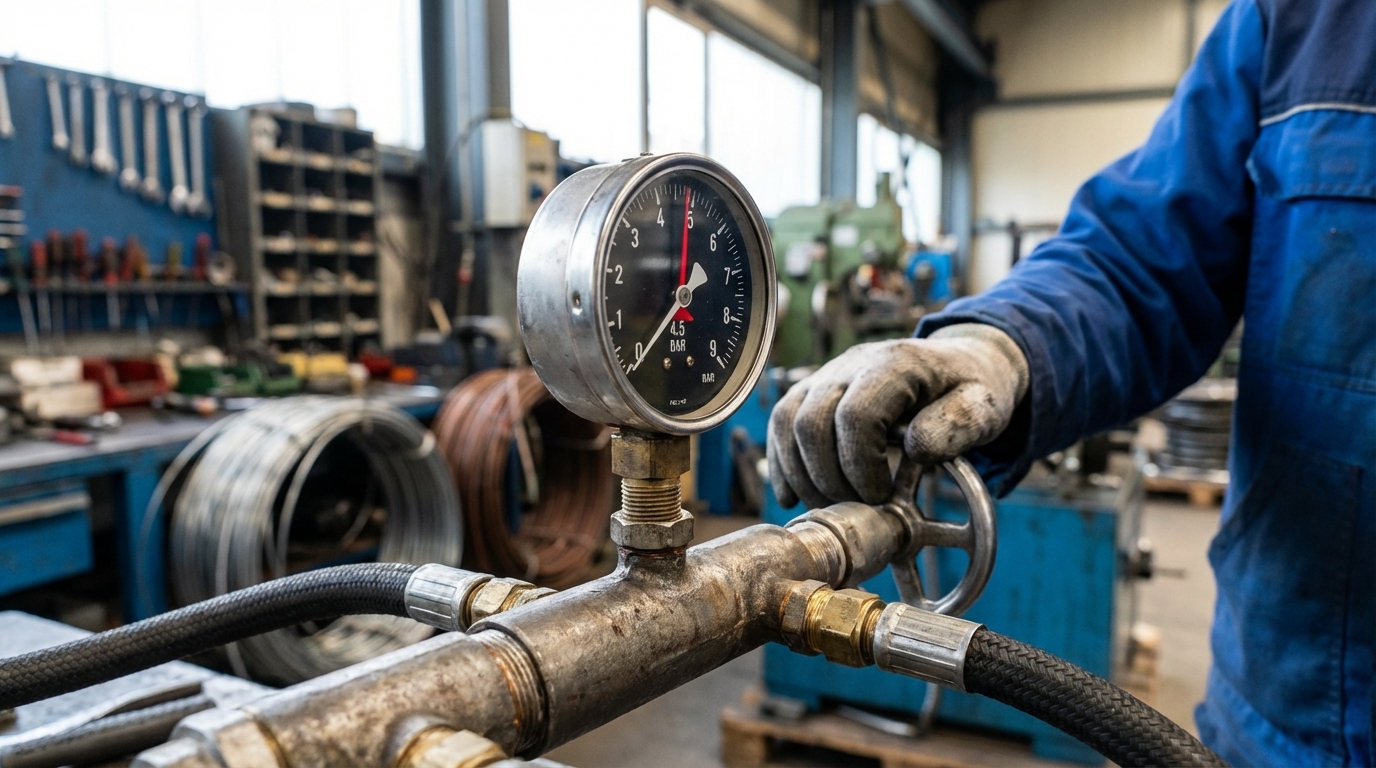

Un manomètre mesure la pression d’un liquide ou d’un gaz et l’affiche sur un cadran ou un écran. Son rôle est clair : confirmer en un coup d’œil que le système reste dans la zone sûre, qu’il s’agisse d’un pneu, d’un réseau de chauffage ou d’une conduite hydraulique. L’important, c’est d’adopter les bons réflexes : vérifier la bonne unité, lire au repos de l’aiguille et comparer à la valeur cible du fabricant.
Historiquement, le manomètre le plus simple est le tube en U rempli de liquide ; la différence de hauteur traduit la pression. Aujourd’hui, les modèles à tube de Bourdon dominent en analogique, tandis que les versions numériques offrent alarme, mémorisation et parfois connectivité. Sur le terrain, un atelier municipal surveille ainsi les compresseurs : une aiguille stable signifie un réseau étanche, une aiguille qui vibre trahit des coups de bélier ou une bulle d’air.
Comment lire bar/psi et interpréter les zones du cadran ?
Un diagnostic rapide : faisons-le ensemble. Bar et psi cohabitent souvent ; il suffit d’utiliser l’échelle la plus lisible et de s’y tenir. Les cadrans multicolores aident : zone verte (ok), jaune (à surveiller), rouge (stop). Si vous doutez, n’attendez pas – vérifiez. Chaque trajet serein, c’est gagné !
Quel type de manomètre choisir selon l’usage (vélo, auto, chauffage, industrie) ?
La méthode efficace (utilisée par les pros de la flotte) : partir de la plage de pression, puis filtrer par environnement et lisibilité. Vélo et auto : un modèle portable numérique avec précision renforcée et purge intégrée limite les écarts de lecture. Chauffage/CVC : privilégier Bourdon inox avec glycérine en cas de vibration et un indice IP adapté aux salles techniques. Procédés corrosifs ou basses pressions : un manomètre à membrane et un séparateur de fluide protègent l’élément sensible.
La température du fluide change la donne : au-delà des valeurs usuelles, choisir des matériaux compatibles (alliage de cuivre, acier inoxydable, Inconel) pour éviter dilatations et dérives. Côté cadran, un diamètre généreux améliore la lecture à distance, utile en chaufferie ou sur une ligne de production. Classe de précision et indice IP se choisissent selon le besoin réel, pas par habitude : inutile d’acheter de la métrologie si un contrôle visuel suffit.
- Choix rapide : usage cible → plage bar/psi → température → matériau mouillé → diamètre lisible → classe de précision → indice IP.
Astuce de terrain : un garage de quartier a réduit les retours pneus grâce à un manomètre numérique à embout coudé, plus stable sur les valves. Votre mobilité entre de bonnes mains !
Comment installer et étalonner un manomètre pour des mesures fiables ?

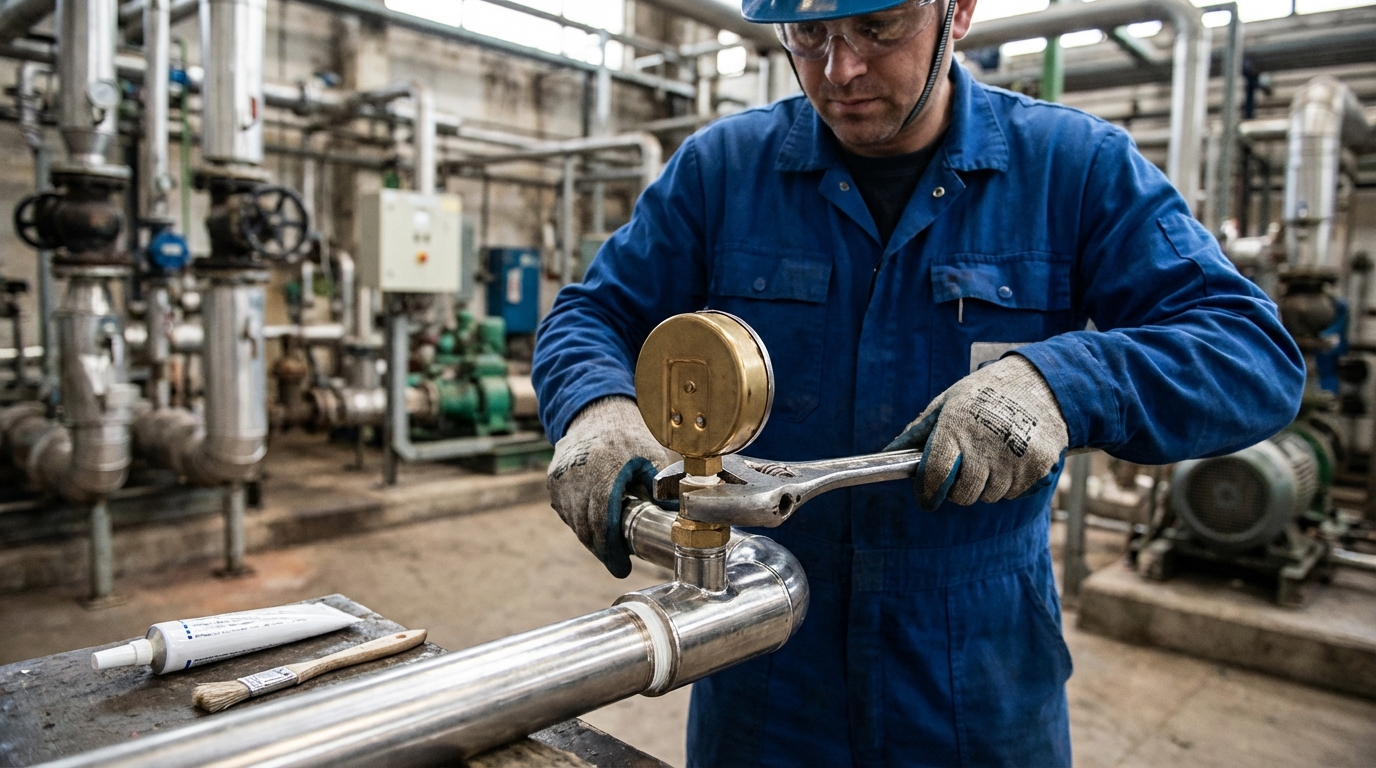

Pas de panique, voici un pas à pas. D’abord, isoler et purger le point de mesure, puis positionner le manomètre verticalement pour éviter les erreurs de gravité. Utiliser un raccord adapté avec joint ou filasse, sans excès de pâte qui pourrait migrer vers l’élément sensible. En présence de coups de bélier, prévoir un amortisseur (capillaire, vis pointeau) et, en vibration, un boîtier amorti à glycérine.
L’étalonnage se fait par comparaison avec une référence tracée, à au moins trois points (bas, milieu, haut de l’échelle). La valeur s’ajuste via vis de réglage sur certains modèles numériques, ou se documente sur la fiche de vie. Si l’environnement est humide ou poussiéreux, viser un boîtier à indice IP65 et un reniflard pour éviter la buée interne.
Quels contrôles de sécurité avant la remise en service ?
Vérifier l’absence de fuite au savon, la stabilité de l’aiguille et la bonne lecture à température de service. Si vous doutez, n’attendez pas – vérifiez. Avec ces repères, la mesure redevient fiable et répétable.
Cas concret : un chauffagiste a supprimé des oscillations erratiques en ajoutant un siphon et en éloignant le manomètre d’un coude. Résultat mesurable : une chauffe plus stable et des déclenchements corrects.
Manomètre, manocontact ou capteur de pression : quelle différence et quand les combiner ?
Ces trois acteurs ne rendent pas le même service. Le manomètre offre une lecture visuelle immédiate, le manocontact déclenche ou coupe un circuit à un seuil, et le capteur de pression convertit la pression en signal électrique continu pour supervision et contrôle. Ensemble, ils forment une chaîne robuste : vue locale, sécurité automatique, données exploitables.
| Aspect | Manomètres | Manocontacts | Capteurs de pression |
|---|---|---|---|
| Fonction | Affichage visuel | Commande ON/OFF sur seuil | Signal électrique proportionnel |
| Mesure | Temps réel, locale | Seuil, sécurité | Continue, précise |
| Sortie | Aiguille/écran | Contact ouvert/fermé | Tension, courant ou numérique |
| Alimentation | Sans (analogique) ou batterie | Sans (mécanique) ou externe | Externe requise |
| Points forts | Simplicité, coût contenu | Sécurité, automatisation | Haute précision, intégration |
Exemples utiles : sur un compresseur, le manocontact pilote le moteur, tandis qu’un capteur alimente un système de supervision type SCADA. En CVC, un manomètre contrôle d’un coup d’œil la haute pression, un contact arrête en surpression, et un capteur affine l’optimisation énergétique. Votre mobilité entre de bonnes mains !
Quelles routines adopter pour éviter fuites, surconsommation et usure ?
L’important, c’est d’adopter les bons réflexes : lecture à froid si possible, comparaison à la consigne, et recherche systématique d’écarts. Un écart lentement croissant indique souvent une microfuite ou un colmatage de filtre ; une oscillation rapide évoque un coup de bélier. Noter les valeurs dans un carnet ou une appli facilite le suivi et les maintenances planifiées.
Routine conseillée : contrôle hebdomadaire visuel des cadrans, nettoyage des vitres embuées, test savon après intervention, et étalonnage périodique selon l’usage. En milieu agressif, isoler le manomètre avec un capillaire ou un séparateur, et choisir un boîtier adapté à l’indice IP requis. Dans une flotte utilitaire, une simple vérification pneus au départ a fait baisser la consommation et les crevaisons.
En cas de doute, arrêter, diagnostiquer et repartir : pas de panique, voici un pas à pas simple et efficace. Chaque trajet serein, c’est gagné !
Comment choisir la plage de pression d’un manomètre ?
Cibler la pression minimale et maximale réellement rencontrées, puis sélectionner une échelle qui place la valeur nominale entre 30 et 70 % de l’échelle pour une meilleure précision et durabilité.
Quelle différence entre manomètre et capteur de pression ?
Le manomètre affiche localement la pression ; le capteur la convertit en signal électrique continu pour enregistrement, alarme et contrôle automatisé.
À quoi sert un manocontact ?
Il ouvre ou ferme un circuit quand un seuil de pression est atteint, garantissant un arrêt ou un démarrage automatiques pour la sécurité et l’efficacité.
Quand préférer une membrane plutôt qu’un tube de Bourdon ?
Pour basses pressions, fluides visqueux ou corrosifs, la membrane avec séparateur protège l’élément sensible et améliore la fidélité de mesure.
Faut-il remplir le boîtier de glycérine ?
Oui en cas de vibrations : le remplissage amortit l’aiguille, prolonge la durée de vie et stabilise la lecture, utile en compresseur, pompage ou machines mobiles.
