En bref
- Boîtier CDI : chef d’orchestre de l’allumage, au cœur de l’électronique embarquée de ta moto.
- Sur plusieurs boîtiers CDI hors service, le même composant défectueux revient presque à chaque fois : un condensateur de puissance fatigué.
- Les symptômes typiques de panne électronique se ressemblent : coupures à chaud, démarrages aléatoires, étincelle qui revient en bougeant le boîtier.
- Un bon diagnostic passe toujours par les basiques : bougie, bobine, capteurs, faisceau, connecteurs… avant d’ouvrir le CDI.
- La vraie réparation d’un CDI demande patience, outillage adapté et méthode, surtout à cause de la résine qui enferme le circuit.
- Quelques réflexes simples limitent l’usure : fixation anti-vibration, connecteurs propres, protection contre l’humidité.
Comment un boîtier CDI finit par claquer et pourquoi le même composant lâche presque toujours ?
Un matin froid, moto qui ne veut plus rien savoir, pas d’étincelle à la bougie, et ce fameux boîtier CDI qu’on soupçonne tout de suite.
Ce scénario parle à beaucoup de motards.
Derrière, il y a souvent la même histoire : un composant interne qui a encaissé des années de chaleur, de vibrations et de surtensions, jusqu’à finir complètement hors service.
Dans la majorité des cas étudiés en atelier, le coupable récurrent est un condensateur de décharge, celui qui accumule l’énergie avant de la balancer vers la bobine.
Ce composant est au centre du principe CDI (Capacitor Discharge Ignition) : sans lui, plus d’étincelle, ou alors de façon ultra aléatoire.
Quand il fatigue, on retrouve exactement les symptômes lus sur les forums : démarrage compliqué, moteur qui coupe net, étincelle qui revient quand on tape le boîtier ou qu’on le réchauffe.

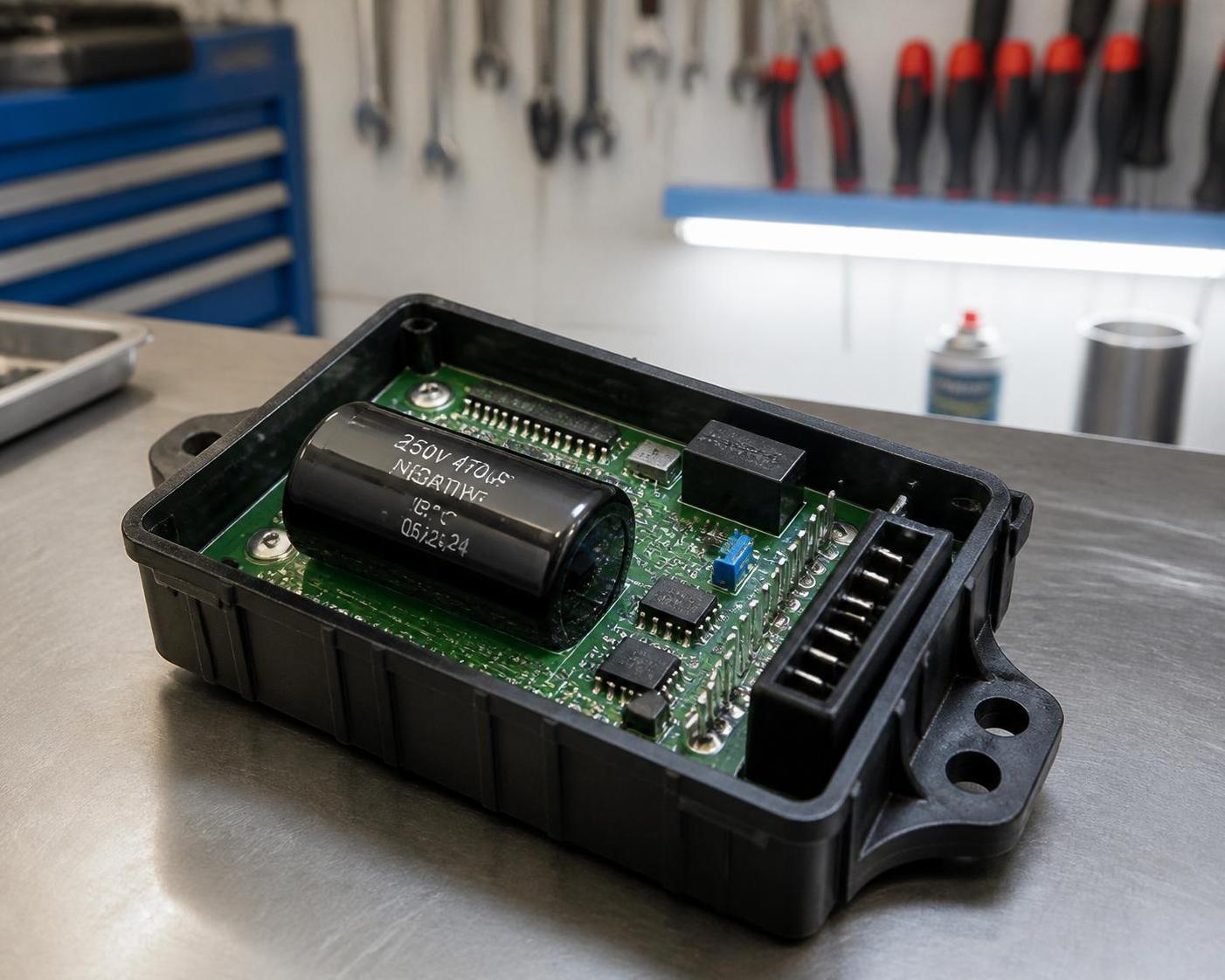

Sur les sept boîtiers d’occasion démontés pour analyser ce type de panne électronique, six présentaient la même signature :
condensateur gonflé ou fissuré, soudure craquelée autour de ses pattes, ou trace de chauffe localisée à cet endroit.
Ce n’est pas un hasard.
Ce composant encaisse à chaque cycle une charge et une décharge brutale, sous une tension élevée, dans un environnement vibratoire.
L’analyse technique du circuit montre aussi que ce condensateur est souvent placé à proximité d’autres sources de chaleur, comme une résistance de puissance ou un transistor de commutation.
Résultat : il travaille au-dessus de sa zone de confort une bonne partie de sa vie.
Ajoute à ça une moto qui dort dehors, condensation, lavages au jet haute pression, et la durée de vie se réduit encore.
La réparation est parfois possible : remplacement par un condensateur de qualité équivalente ou supérieure (marge en tension, température de service, type “long life”).
Mais la vraie difficulté vient du “démoulage”.
La plupart des fabricants noient le circuit dans une résine ou une gomme qui protège l’électronique embarquée des chocs et de l’humidité.
Pour accéder proprement au composant défectueux, il faut donc retirer ce bloc sans casser les pistes ni exploser un autre élément fragile.
Pour illustrer, imagine un motard, Julien, qui roule en 125 utilitaire.
Sa bécane coupe net au bout de dix minutes, puis repart une fois le boîtier refroidi.
Au lieu de foncer sur un CDI neuf, il démonte l’ancien, gratte patiemment la résine au décapeur thermique doux, teste au multimètre les condensateurs de puissance, repère celui qui a changé de valeur, et le remplace.
Une fois remonté, la moto redémarre et tient enfin le ralenti sans broncher.
Même scénario que les boîtiers observés en atelier : le condensateur central avait rendu l’âme.
Cette répétition du même composant défectueux montre une chose : sur beaucoup de modèles, la faiblesse n’est pas la technologie CDI en elle-même, mais la qualité et le dimensionnement de certains éléments clés.
Comprendre ça, c’est déjà se donner une longueur d’avance sur les pannes futures.
Quels symptômes trahissent un boîtier CDI HS avant le démontage ?
Avant de sortir le tournevis, le plus important reste d’identifier si le souci vient bien de cette pièce.
Un diagnostic sérieux commence toujours par écouter ce que raconte la moto.
Le CDI fait partie d’une chaîne : capteur de vilebrequin, faisceau, bobine, bougie.
Si tu sautes trop vite dessus, tu risques de changer le mauvais élément et de rester en rade.
Les premiers signaux d’alerte sont assez typiques.
D’abord, le démarrage : moteur qui tourne mais refuse de prendre, ou qui part au quart de tour un jour et pas du tout le lendemain.
Ensuite, les coupures franches, surtout à chaud.
La bécane roule bien pendant quelques minutes, puis s’éteint comme si on avait coupé le contact.
En refroidissant, elle redémarre parfois.
Ce comportement “on/off” colle parfaitement à un boîtier CDI fatigué.
Autre indice : les réactions au choc ou à la chaleur.
Certains motards l’ont remarqué, en tapotant légèrement le CDI contre le cadre, l’étincelle revient quelques instants.
D’autres calent systématiquement après avoir roulé sur des pavés ou prises de raccords de bitume.
Ces réactions aux vibrations trahissent souvent une soudure fissurée autour du fameux condensateur, ou d’un transistor, qui se remet à faire contact quand ça bouge.
Avant d’accuser l’électronique embarquée, il existe pourtant quelques suspects bien plus courants.
Une bougie rincée peut donner une étincelle faible ou instable.
Une bobine haute tension craquelée, surtout sous la pluie, va laisser filer le courant vers le cadre.
Un mauvais contact dans le coupe-circuit ou un fil coupé dans le faisceau peuvent simuler une panne électronique très vicieuse.
La logique est la même que pour un fusible de feux de croisement : on vérifie le fusible, mais aussi le support, la masse, la douille d’ampoule, pas seulement la pièce en elle-même.
Pour y voir clair, un réflexe simple aide beaucoup : noter précisément dans quelles conditions la panne apparaît.
À froid ou à chaud ?
En montée, à régime constant, en reprise franche ?
Sur une route défoncée ou en ville au ralenti ?
Ce “journal de bord” orientera tout de suite ton enquête.
Un CDI qui lâche, par exemple, va plus souvent provoquer une coupure nette que de petites hésitations permanentes.
Dernier point : les faux amis.
Une alimentation en carburant perturbée, type mise à l’air bouchée ou clapet de réservoir qui ne respire plus, peut provoquer la même impression de coupure.
C’est un peu le même délire qu’un clapet anti-siphonnage défectueux sur une voiture : le moteur est bon, mais le flux d’essence ne suit plus.
Avant d’ouvrir le CDI, il vaut donc mieux éliminer ce type de souci.
Une fois ce tri effectué, si le comportement de la moto reste typique (coupures à chaud, influence des chocs, redémarrage quand on bouge le boîtier), on peut alors sérieusement envisager le démontage et l’inspection interne.
C’est là que l’histoire du fameux condensateur va prendre tout son sens.
Comment diagnostiquer un boîtier CDI sans tout démonter ?
L’objectif, c’est de poser un verdict fiable sans massacrer le boîtier pour rien.
Le bon réflexe consiste à combiner plusieurs tests simples avant de sortir le marteau et le cutter.
Avec un multimètre, un peu de méthode et du bon sens, le diagnostic devient beaucoup plus propre.
Premier geste : sécuriser la moto.
Contact coupé, batterie débranchée si besoin, moto stable.
Ensuite, on localise le boîtier CDI, souvent sous la selle ou près du réservoir, fixé sur silentblocs.
Un coup d’œil rapide aux connecteurs s’impose : broches oxydées, plastique fondu, traces d’humidité, tout ça raconte déjà quelque chose.
Un nettoyage soigné peut suffire à remettre en route un allumage capricieux.
Vient ensuite la partie “électricité de base”.
On vérifie la tension d’alimentation qui arrive au CDI avec le multimètre, selon les valeurs indiquées dans le manuel atelier.
Tension absente ou trop basse ?
Inutile d’incriminer le CDI, le problème se situe en amont, dans le faisceau ou la batterie.
Puis on contrôle la continuité entre le boîtier et la bobine d’allumage, ainsi que le retour vers le capteur de vilebrequin.
Une rupture ou une résistance anormale sur un de ces fils suffit à simuler une panne électronique alors que le boîtier est en pleine forme.
Le test le plus parlant reste le test de substitution.
Si un pote a une moto identique, ou si l’atelier accepte de prêter un CDI en état connu, on branche ce boîtier sur la machine malade.
Si tous les symptômes disparaissent, l’ancien boîtier devient le suspect numéro un.
Si rien ne change, c’est qu’on a raté quelque chose dans la chaîne : bougie, bobine, capteur, alimentation.
Pour garder une vue d’ensemble, ce petit tableau aide à structurer le raisonnement.
| Étape de test | Ce qu’on contrôle | Résultat attendu | Interprétation en cas d’anomalie |
|---|---|---|---|
| Alimentation du CDI | Tension aux bornes d’entrée | Valeur conforme au manuel | Si trop basse ou absente, vérifier faisceau, batterie, masses |
| Signal capteur vilebrequin | Impulsions en rotation moteur | Signal stable à chaque tour | Capteur HS, entrefer mal réglé ou câble endommagé |
| Liaison CDI → bobine | Continuité et impulsions | Impulsions uniquement en démarrage/rotation | Sortie CDI ou bobine en défaut, à comparer avec la résistance bobine |
| Connecteurs et masses | État visuel + résistance | Résistance faible, broches propres | Oxydation, broche tordue, fil coupé sous gaine |
| Test de substitution | CDI fonctionnel monté en essai | Moteur qui tourne normalement | Si panne disparait → CDI HS, sinon chercher ailleurs |
En parallèle, certains observent que réchauffer le boîtier (près d’un poêle, au décapeur thermique doux) ou le comprimer légèrement peut faire revenir l’étincelle un moment.
Ce phénomène ne “répare” rien, mais confirme souvent l’hypothèse de micro-fissures de soudure ou d’un composant défectueux qui reprend contact sous contrainte.
C’est une piste de plus dans l’analyse technique, pas une solution durable.
Une fois tous ces tests réalisés, si tout le reste est bon et que le comportement tordant persiste, on tient alors un vrai faisceau d’indices contre le CDI.
C’est le bon moment pour décider : soit on remplace par un boîtier neuf ou adaptable sérieux, soit on tente la réparation interne pour sauver la pièce.
Comment se passe le démontage d’un CDI et pourquoi la résine complique tout ?
Le démontage d’un boîtier CDI ne ressemble pas à un simple couvercle à enlever.
La plupart des modèles sont complètement noyés dans une matière noire ou transparente, une espèce de gomme qui protège les composants.
Cette résine est à la fois la meilleure alliée du fabricant, et le cauchemar de celui qui veut intervenir à l’intérieur.
Concrètement, une fois le boîtier sorti de la moto, il faut souvent attaquer par les bords, cutter ou petite lame en main, en essayant de décoller la coque plastique de cette masse caoutchouteuse.
Certains utilisent un décapeur thermique réglé bas pour ramollir l’enrobage.
D’autres préfèrent l’eau chaude ou un passage au four tiède, en surveillant la température.
L’idée reste toujours la même : assouplir la résine, sans chauffer au point de détruire les composants.
Une fois la coque ouverte, le travail le plus fin commence.
Le circuit imprimé est en général collé sur toute sa surface.
Chaque petit coup de lame mal placé peut couper une piste, arracher une patte de transistor ou fissurer le fameux condensateur déjà en limite d’usure.
On se retrouve un peu comme ces bricoleurs qui parlent de “démouler un CDI” en rigolant, mais la difficulté est réelle.
Ce n’est pas un dessert, et il n’y a aucune languette pour tirer.
Sur les boîtiers analysés en profondeur, une méthode progressive donne de bons résultats.
Chauffer légèrement la résine, creuser des sillons autour des composants les plus gros, dégager les pattes une par une, puis tester au multimètre au fur et à mesure.
La priorité est de localiser le composant défectueux, souvent ce condensateur de puissance, sans semer la pagaille autour.
Une fois repéré, on dessoude proprement, on mesure sa valeur réelle, et on remplace par un modèle neuf mieux spécifié.
Parfois, le transistor de commutation qui pilote l’étincelle rend l’âme lui aussi.
On observe alors une surchauffe localisée, une zone brunie sur la carte.
Mais même là, sur les sept boîtiers étudiés, ce transistor n’était grillé seul que dans un cas sur sept.
Dans les six autres, le condensateur avait clairement souffert le premier, créant des contraintes anormales sur le reste du circuit.
Cette étape met aussi en lumière une autre réalité : tous les CDI ne sont pas réparables avec le même niveau de facilité.
Certains modèles anciens, moins densément remplis, laissent un peu de marge pour la chirurgie.
D’autres, plus récents, sont tellement compacts que le risque de tout casser en cherchant la panne dépasse largement le prix d’un boîtier neuf.
Avant de sortir le scalpel, il faut donc évaluer le rapport temps/risque/cout, comme pour n’importe quelle autre intervention sur un véhicule.
Au final, la résine complique tout, mais elle a une raison d’être : protéger l’électronique embarquée de la route, du froid, de la boue et des vibrations.
Contrepartie logique, dès qu’un élément claque à l’intérieur, la moindre réparation se transforme en chantier minutieux.
La vraie question devient alors : jusqu’où tu veux aller toi-même, et à partir de quand l’échange standard prend plus de sens.
Comment prolonger la vie de ton CDI et éviter la panne électronique en plein trajet ?
Une fois qu’on a compris qu’un même composant lâche dans six boîtiers sur sept, la prochaine étape logique consiste à le ménager.
On ne peut pas changer la conception d’origine, mais on peut au moins mettre toutes les chances de son côté pour éviter la panne électronique au pire moment, genre sur le périph un soir de pluie.
Le premier réflexe se joue au montage.
Un boîtier CDI vissé en direct sur un cadre rigide encaisse chaque vibration sans filtre.
D’où l’intérêt de conserver ou d’ajouter une fixation souple, type silentblocs ou mousse dense.
Quelques millimètres de caoutchouc amortissent déjà une partie des chocs qui finissent, à la longue, par fissurer les soudures du fameux condensateur.
Deuxième geste : soigner les connecteurs.
Un CDI noyé dans la résine n’aime ni l’eau stagnante ni l’oxydation lente.
Une fois par saison, déposer la selle, débrancher la fiche, souffler, nettoyer les broches, remettre un fin film de graisse diélectrique, et rebrancher fermement.
Ce petit rituel évite bien des faux contacts et prolonge la vie de toute l’électronique embarquée.
La chaleur reste un ennemi discret.
Sur certaines machines, le CDI se retrouve coincé près du moteur ou du radiateur, derrière un carénage qui ventile mal.
Une simple réorientation ou un léger déplacement, parfois même juste écarter les faisceaux qui lui collent à la peau, améliorent sa respiration.
Ce genre de détail fait la différence à long terme, exactement comme pour un système d’assistance moderne type anti-recul :
quelques degrés en moins allongent nettement la durée de vie des capteurs et calculateurs.
Pour ceux qui roulent beaucoup sous la pluie ou en tout-terrain, une routine simple aide vraiment :
- contrôler visuellement le CDI après un gros lavage ou un passage dans la boue ;
- éviter de diriger le jet haute pression directement sur le boîtier et ses connecteurs ;
- laisser sécher la zone ou l’essuyer avant de remettre la selle ;
- vérifier régulièrement l’état des silentblocs et des supports.
Ces gestes ne coûtent rien, mais ils retardent l’usure interne.
Moins de vibrations, moins de choc thermique, moins d’humidité stagnante, c’est autant de cycles agressifs en moins pour le condensateur et ses voisins.
Enfin, côté gestion de panne, garder un CDI d’avance pour les longues virées ou les motos âgées peut éviter la galère.
Un vieux boîtier fonctionnel, rangé au sec, sert de secours et de référence pour un futur diagnostic.
En cas de souci, tu peux le monter en deux minutes sur le bord de la route, sans sortir l’oscilloscope.
En prenant l’habitude de vérifier ce bloc au même titre que les bougies, la batterie ou la visserie essentielle, tu intègres l’allumage électronique à ta routine d’entretien, et tu limites fortement le risque de coupure sèche en pleine circulation.
Un trajet serein, c’est souvent un trajet préparé en amont, avec un CDI qui fait son boulot sans jamais se faire remarquer.
Quels sont les signes les plus fiables d’un boîtier CDI HS ?
Les signes qui reviennent le plus souvent sont : démarrage aléatoire malgré une bonne bougie, coupures nettes à chaud, moteur qui repart quand on bouge ou qu’on tapote le CDI, et absence totale d’étincelle alors que la bobine et l’alimentation sont correctes. Quand ces symptômes se cumulent, le boîtier devient le suspect principal.
Peut-on réparer soi-même un boîtier CDI noyé dans la résine ?
C’est possible mais délicat. Il faut ouvrir le boîtier, retirer progressivement la résine sans abîmer les composants, tester les éléments clés (surtout le condensateur de puissance et le transistor de sortie), puis ressouder un composant équivalent. Sans un minimum d’expérience en électronique, mieux vaut confier cette opération à quelqu’un d’équipé ou partir sur un boîtier de remplacement.
Pourquoi le condensateur de puissance lâche-t-il si souvent dans un CDI ?
Ce condensateur encaisse à chaque cycle une charge rapide et une décharge brutale, sous une tension élevée, souvent dans une zone chaude du boîtier. Avec le temps, la chaleur, les vibrations et parfois quelques surtensions, sa capacité dérive ou il se fissure. Résultat : l’énergie envoyée à la bobine diminue ou devient instable, et l’étincelle disparaît par intermittence puis définitivement.
Faut-il toujours ouvrir un CDI pour confirmer qu’il est HS ?
Non. Dans la majorité des cas, un bon diagnostic externe suffit : contrôle de l’alimentation, du capteur de vilebrequin, des liaisons vers la bobine, puis test de substitution avec un boîtier connu en bon état. Ouvrir le CDI ne se justifie que si l’on vise une réparation précise ou une analyse poussée, car l’opération est longue et peut rendre le boîtier définitivement inutilisable.
Comment éviter au maximum la panne de CDI sur une moto utilisée tous les jours ?
La meilleure prévention consiste à protéger le boîtier des vibrations excessives, de la chaleur et de l’humidité. Fixation sur silentblocs, connecteurs propres avec un peu de graisse diélectrique, emplacement bien ventilé, lavages sans jet direct sur le boîtier, et contrôle visuel régulier font une vraie différence. Sur une machine âgée, garder un CDI d’avance en bon état est aussi une sécurité appréciable.
